CARA KONFIGURASI VOIP MENGGUNAKAN CISCO PACKET TRACER
Berikut langkah-langkah yang akan dilakukan :
Ø
Setting switchport voice
Ø
Konfigurasi interface secara static pada router
Ø
Konfigurasi interfaces host secara auto(DHCP)
Ø
Setting VOIP pada router
Ø
Setting dial number untuk ipphone
Setting switchport voice
1.
Buka softwere cisco paket tracer (pastikan
menggunakan yang versi 5.3.3 ke atas)
2.
Buat sebuah router jenis 2811 (pastikan melilih
router ini,karena hanya jenis itu yang menyediakan fasilitas untuk ipphone)
 |
3.
Buat sebuah switch (saya memilih switch jenis
2960)
5.
Sambungkan seluruh ipphone ke switch, dan switch
ke router, masing2 menggunakan kabel jenis straight-strough
6.
Colokan power adapter pada setiap ipphone (klik
pada ipphone kemudian drag ke port nya)

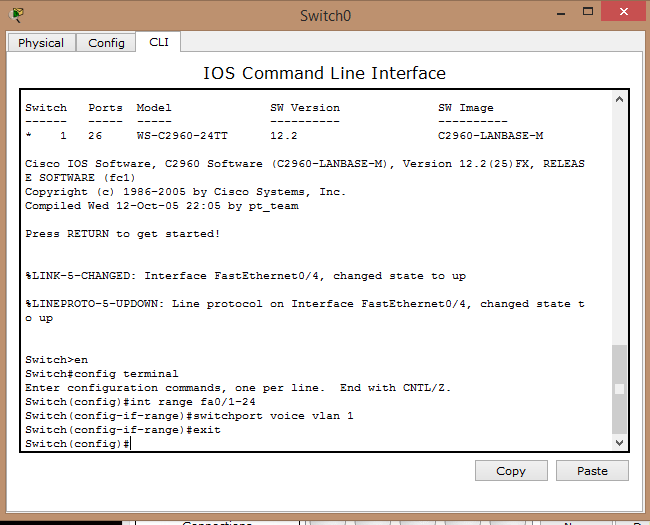

Kita akan masuk ke tahap konfigurasi switch
1.
Klik pada switch dan masuk ke tab CLI
2.
Ketikan perintah “ en ” kemudian “ config
terminal ”
3.
Masukan perintah “ int range fa0/1-24 ”
4.
Ketikan “ switchport voice vlan 1 “
5.
Ketikan perintah “ exit “

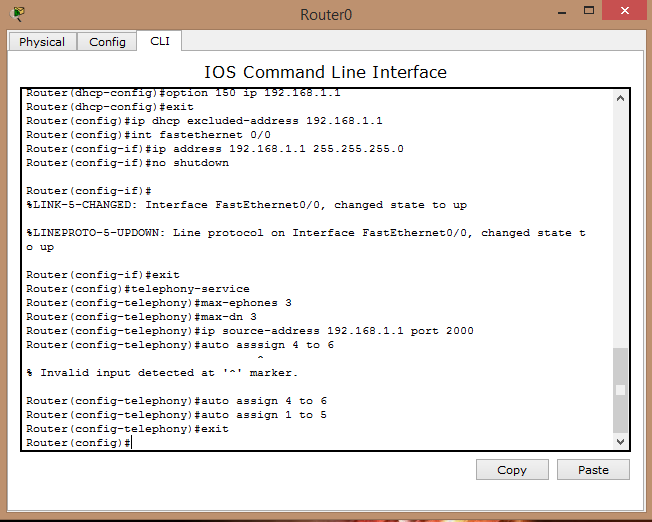

Selanjutnya kita akan masuk ke tahap konfigurasi router
1.
Ketikan perintah yang sama untuk memulai yaitu “
en “ kemudian “ config terminal “
2.
Ketikan “ ip dhcp pool voice “
3.
Ketik “ network 192.168.1.0 255.255.255.0 “
(kali ini saya menggunakan ip network 192.168.1.0 dan subnet mask cass c)
4.
Masukan perintah “ default-router 192.168.1.1 “
5.
Ketik “ option 150 ip 192.168.1.1 “
6.
Ketikan “ exit “
7.
Kemudian masukan perintah “ ip dhcp
excluded-address 192.168.1.1 “
8.
Ketikan “ int fastethernet 0/0 “
9.
Ketik “ ip address 192.168.1.1 255.255.255.0 “
10.
Ketik “ no shutdown “
11.
Ketik lagi “ exit “
12.
Ketikan “ telephony-service “ (untuk masuk ke
konfigurasi VoIP )
13.
Ketikan “ max-ephones 3 “ dan “ max-dn 3 “
(untuk memberikan jumlah ipphone dan dial number maksimal )
14.
Ketik “ ip source-address 192.168.1.1 port 2000
“ (untuk menentukan sumber ip pada ip phone)
15.
Ketik “ auto asssign 4 to 6 “ kemudian “ auto
assign 1 to 5 “ dan “ exit “
Selanjutnya kita akan konfigurasi
dial number untuk setitting ipphone.

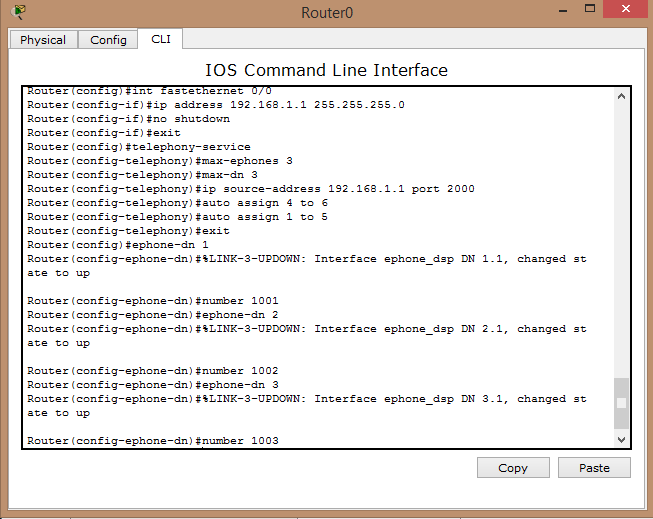

1.
Ketikan “ ephone-dn 1 “ kemudian tekan enter 2
kali
2.
Ketikan “number 1001 “
3.
Ketikan “ ephone-dn 2 “ kemudian tekan enter 2
kali selanjutnya ketik “ number 1002 “
4.
Ketikan “ ephone-dn 3 “ kemudian tekan enter 2
kali selanjutnya ketik “ number 1003 “
